金相顯微鏡在半導體行業使用的多不多
來源: | 發布日期:2025-10-11 11:09:40


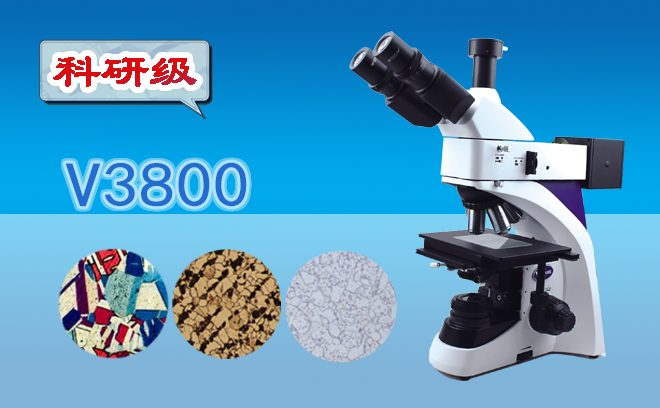

在半導體產業鏈中,金相顯微鏡憑借其光學成像特性與多場景適配性,成為貫穿晶圓制造、封裝測試等環節的關鍵檢測工具。以下從應用場景、技術優勢及行業需求三方面解析其使用頻率與價值:

高頻應用場景:貫穿半導體生產全流程

晶圓切割與表面檢測:在芯片切割環節,金相顯微鏡可**識別邊緣裂紋、毛刺等微米級缺陷。例如,通過500-1000倍放大觀察晶圓切割軌跡,區分正常切割痕跡與異常損傷,避免機器視覺因算法復雜度或成本限制導致的漏檢。在表面檢測中,其明場/暗場照明系統可清晰呈現劃痕、塵斑、薄膜均勻性等問題,如通過偏光模式分析光刻膠涂層厚度偏差,確保后續蝕刻工藝精度。


封裝工藝質量控制:在IC封裝階段,金相顯微鏡可測量焊點尺寸、導電粒子分布均勻性,確保微米級精度。例如,通過2000倍放大觀察焊球形態,結合圖像分析軟件自動計算焊點直徑變異系數,為封裝工藝優化提供數據支撐。其微分干涉對比(DIC)技術還能增強立體成像效果,輔助檢測焊點空洞、裂紋等隱蔽缺陷。

失效分析與材料表征:在芯片失效分析中,金相顯微鏡可觀察斷口形貌、界面缺陷及材料微觀結構變化。例如,通過熱處理模塊實時追蹤金屬互連層在高溫下的晶粒生長,或分析氧化層厚度異常導致的漏電問題。在材料研發中,其可評估硅基、鍺硅等半導體材料的晶格完整性,為新型材料性能優化提供依據。

技術優勢:光學系統與智能化的雙重驅動

高分辨率與多模式成像:金相顯微鏡通過無限遠光學系統與平場物鏡組合,實現亞微米級分辨率。其支持明場、暗場、偏光、DIC等多種觀察模式,適配不同材質分析需求。例如,偏光模式可區分晶體取向,DIC技術可增強表面輪廓對比度,提升缺陷識別能力。

智能化與自動化:現代金相顯微鏡集成數碼相機與AI圖像分析軟件,可實時傳輸圖像至計算機,自動識別晶粒、相界面等特征并生成統計報告。例如,通過機器學習算法分析晶圓表面缺陷分布,自動分類劃痕、顆粒污染等類型,大幅提升檢測效率。

環境適應性與非破壞性:金相顯微鏡無需真空環境或?qū)щ娡繉?,可在空氣、液體或J端溫度(-196℃至300℃)下工作,適用于絕緣體、生物大分子等敏感樣品。其非接觸式檢測特性避免了對柔軟材料(如光刻膠)的損傷,確保樣品完整性。

行業需求:從“常規檢測”到“動態過程觀測”的演進

隨著半導體工藝向5nm以下節點推進,對缺陷檢測的精度與效率要求持續提高。金相顯微鏡通過原位模塊實現動態過程觀測,如實時監控蝕刻過程中的側壁粗糙度變化,或分析熱處理時的相變動力學。在先進封裝領域,其與掃描電鏡(SEM)、原子力顯微鏡(AFM)聯用,形成“形貌-成分-性能”的多維度分析體系,支撐三維堆疊、扇出型封裝等創新工藝開發。

綜上,金相顯微鏡在半導體行業中使用頻率高且應用場景廣泛,其技術優勢與行業需求的深度契合,使其成為保障芯片質量、推動工藝創新的“核心工具”。隨著智能化與多模態聯用技術的發展,金相顯微鏡正從靜態成像向動態過程分析延伸,持續賦能半導體產業向更高精度、更高效的方向演進。
